Cisco SD-WAN Multi-Region Fabric
Multi-Region Fabric (MRF) é o modelo hierárquico do Cisco Catalyst SD-WAN (Viptela) que substitui a malha única e plana de túneis por uma arquitetura dividida em regiões. O objetivo é direto: escalar fabrics grandes sem o custo de uma full-mesh global, em que cada WAN Edge precisaria manter túnel para todos os outros.
O problema que o MRF resolve
Numa fabric tradicional, todos os edges formam túneis entre si — a quantidade de túneis cresce na ordem de n². Com centenas de sites, isso explode o número de túneis IPsec, TLOCs e rotas OMP que cada dispositivo precisa manter. O MRF quebra essa malha em regiões menores e as interliga por um núcleo.

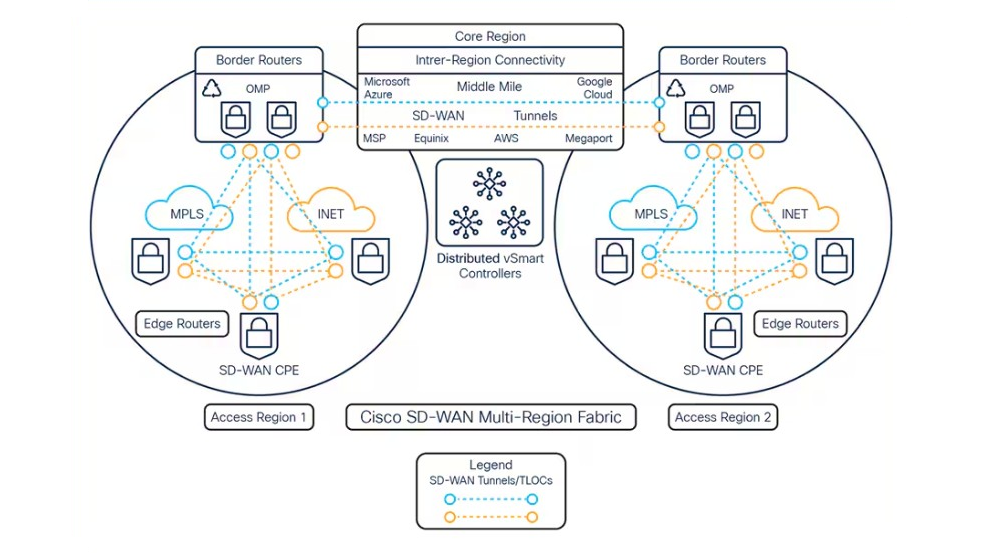

As peças do modelo
- Região 0 (Core / Backbone): a região central que interliga as demais. Apenas os Border Routers participam dela.
- Regiões de acesso (1…N): agrupam os WAN Edges por área geográfica ou administrativa. Edges da mesma região formam túneis diretos entre si.
- Border Routers (BR): participam de duas regiões ao mesmo tempo — a Região 0 e uma região de acesso. Eles “costuram” o núcleo às bordas e re-originam as rotas entre regiões.
- WAN Edge / cEdge: ficam dentro de uma região de acesso e só precisam conhecer a própria região e os seus Border Routers.
Como o tráfego flui
Dentro da mesma região, o caminho é direto: edge → edge. Para tráfego entre regiões diferentes, o caminho é hierárquico: edge de origem → Border Router → Região 0 → Border Router → edge de destino. O plano de controle continua centralizado nos vSmart via OMP — agora region-aware: as rotas carregam a qual região pertencem e as políticas passam a respeitar essa hierarquia.
Por que isso importa
- Escala: elimina a full-mesh global — cada edge mantém túneis apenas da sua região.
- Roteamento hierárquico: sumarização e isolamento de falhas por região.
- Menos estado por dispositivo: menos TLOCs, rotas e túneis para processar.
- Caminhos otimizados: com secondary regions é possível criar túneis diretos entre edges de regiões distintas quando o caminho curto compensa, sem abrir mão do modelo hierárquico.
Na prática, o MRF muda o jeito de desenhar uma WAN global: em vez de “todos com todos”, você pensa em regiões de acesso conectadas por um backbone de Border Routers — exatamente o que grandes operações precisam para crescer sem dor de cabeça.
